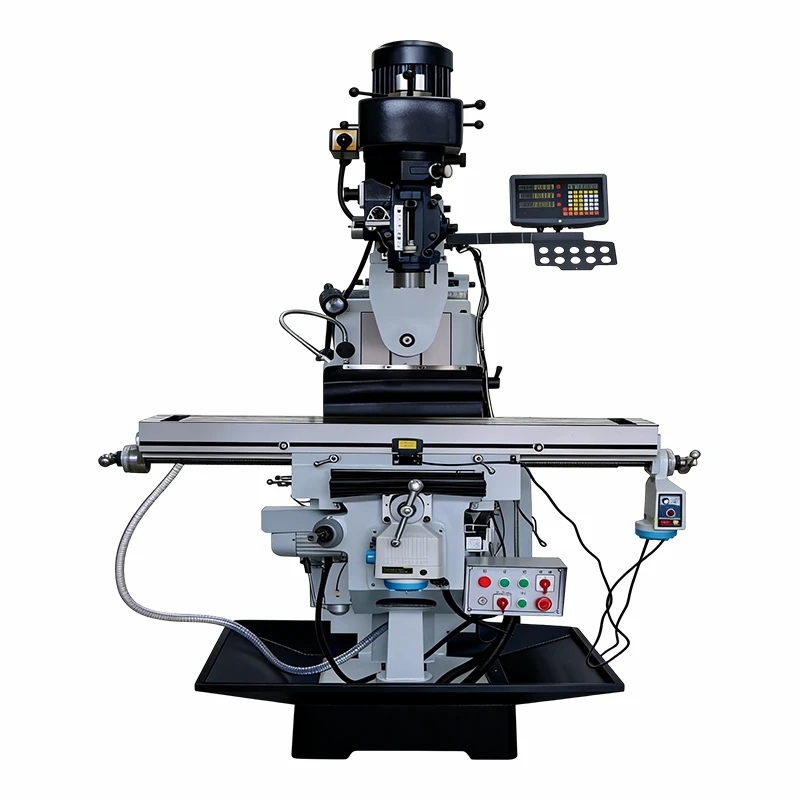

Μηχανή φρεζαρίσματος μεταλλικών πυργίσκων

Το X6330 υιοθετεί έναν πιο βελτιστοποιημένο τύπο πυργίσκου-μηχανισμού ατράκτου. επομένως. Η κεφαλή του πυργίσκου έχει εύρος περιστροφής ± 90 μοιρών και προς τις δύο κατευθύνσεις οριζόντια και έχει κλίση κατά 45 μοίρες από οποιαδήποτε κατεύθυνση εμπρός ή πίσω χωρίς να χρειάζεται να επανατοποθετηθεί-Τοποθέτηση εργασίας-κομμάτι. Η κατασκευή με πυργίσκο μπορεί να φιλοξενήσει ταυτόχρονα πολλά εργαλεία για τη φόρτωση όλων των αντικειμένων εργασίας σε μία μόνο λειτουργία. Επομένως, το φορτίο εκφορτίζεται με μία μόνο ενέργεια και σε αυτήν την περίπτωση. Χρησιμοποιείται μια-SCM κατασκευής από την Ταϊβάν-21 κεφαλή φρεζαρίσματος και το ρουλεμάν NSK P4 για υψηλή περιστροφική ακαμψία και απόδοση κατά της φθοράς. Ο κωνικός άξονας διατίθεται είτε ως R8 είτε ως ISO 40, με μέγιστη διαδρομή ατράκτου 127 mm.

Βασισμένο σε έναν ισχυρό-σχεδιασμό βαρέως τύπου, το κρεβάτι, το τραπέζι εργασίας και η στήλη του X6330 χρησιμοποιούν χυτοσίδηρο μετά από τεχνητή παλαίωση για την αφαίρεση εσωτερικών καταπονήσεων και την επίτευξη καλής ακαμψίας και αντικραδασμικών ιδιοτήτων. Οι άξονες y και z-χρησιμοποιούν πλαίσιο-οδηγό, ειδικά οδηγούς χελιδονοουράς για τον άξονα x-. Το τραπέζι εργασίας και οι ράγες οδηγών έχουν υποστεί επεξεργασία με εξαιρετικά-υψηλό ήχο-σκλήρυνση σβέσης (σκληρότητα μεγαλύτερη από 50 HRC), καθώς και λεπτό{10}τρόχισμα για παράταση της διάρκειας ζωής τους και διατήρηση υψηλής ακρίβειας . Το τραπέζι εργασίας 305 x 1370 mm έχει μέγιστη χωρητικότητα φορτίου 400 kg, που είναι υψηλότερη από αυτή του X6325. μπορεί να χωρέσει μεγάλα μεταλλικά κομμάτια{16}}όπως μικρές βάσεις καλουπιών και αξεσουάρ εξαρτημάτων αυτοκινήτου χωρίς να παραμορφώνεται.

Η εργαλειομηχανή X6330 υποστηρίζει μηχανικούς και μηχανικούς{1}}τρόπους κίνησης για τοποθέτηση υψηλής-ακρίβειας και γρήγορη ταχύτητα. Διαθέτει χειροκίνητο και μηχανικό τροφοδότη άξονα X/Y/Z-, μπορεί να εκτελέσει αυτόματη τροφοδοσία πτερυγίων τριών σταδίων 0,04/0,08/0,15 mm/r και να ενεργοποιήσει τη λειτουργία κίνησης υψηλής-ταχύτητας για να συντομεύσει τον μη επεξεργασμένο χρόνο. Υπάρχει διαθέσιμη χωρητικότητα 3,75 kW υψηλής-αντλίας πίεσης και παρέχονται ψύκτες στη σχεδίαση του συστήματος για τη διασφάλιση συνεπούς κατανομής θερμότητας σε διάφορες εφαρμογές μέσω σταθερών μηχανισμών ρύθμισης της κατάστασης λειτουργίας. Με εύρος ταχύτητας άξονα 65~4500r/min (βήμα ρύθμισης σε 16 βήματα στα 50 Hz), κατάλληλο για διάφορες συνθήκες κοπής μετάλλων, κοπής τεμαχίων και μεταλλικών συνθηκών{1.

Σε σύγκριση με το κέντρο κατεργασίας πολλαπλών-αξόνων και τους μεγάλους-πυρργόμυλους, το X6330 έχει 50 τοις εκατό χαμηλότερο κόστος αρχικής επένδυσης και λειτουργίας. Ως εκ τούτου, είναι πιο κατάλληλο για μικρές- έως μεσαίες-επιχειρήσεις επεξεργασίας μετάλλων-υποστηρίζει πολλαπλές λειτουργίες επεξεργασίας μετάλλων{{8}, όπως επίπεδη-φρεζάρισμα, αυλάκωση{10}, κοπή με γρανάζια-κοπή, τρύπημα με τρύπες{12}. Ισχύει για μια μεγάλη ποικιλία επεξεργασίας τεμαχίων Meta Work{13}. Προαιρετικά αξεσουάρ είναι οι τρισδιάστατοι{15}αισθητήρες απόστασης (DRO), οι μονάδες τροφοδοσίας ισχύος, τα εργαλεία διαχωρισμού, οι περιστρεφόμενες βάσεις εργασίας{16}}, η ράβδος έλξης αέρα κ.λπ., που μπορούν να επεκτείνουν το πεδίο εφαρμογής της επεξεργασίας μετάλλων. Ένα αυτόματο{19}}κεντρικό σύστημα λίπανσης για την προστασία σημαντικών εξαρτημάτων του μηχανήματος, ελαχιστοποιώντας έτσι τις δαπάνες συντήρησης και βελτιώνοντας την ανθεκτικότητα.
